UTS-SDG-2B_Alif Haris Nugroho (1803015066)

UTS Sistem Digital dan Gelombang 2B

Soal

1.  Satuan pada memori komputer dinyatakan dalam…

2. Sistem bilangan heksadesimal memiliki basis….

3. 1610 bilangan disamping merupakan bilangan ….

4. Angka yang dikenal pada sistem bilangan oktal adalah….

5. Yang termasuk elemen-elemen pendukung dari sistem komputer adalah ….

6. Bentuk bilangan oktal dari bilangan desimal 75 adalah …

7.  Sistem bilangan yang menggunakan radiks atau basis 16 disebut ….

8. Berikut sebuah untaian logika yang dibentuk dari gerbang AND dan OR.




Untuk dapat merealisasikan untai tersebut, dibutuhkan 2 buah IC digital. Pertama, IC yang memiliki Gerbang DAN yaitu 7408. Kedua, IC yang memiliki Gerbang ATAU yaitu 7432. Gerbang pertama dan kedua menggunakan dua buah gerbang pada IC 7408, dan gerbang ketiga hanya menggunakan gerbang pada IC 7432. Dengan memanfaatkan sifat universal dari gerbang NAND, ubahlah untai di atas agar dapat direalisasikan menggunakan gerbang NAND saja! Berapa IC yang dibutuhkan ?


9. Tiga buah gerbang NAND dirangkai seperti gambar dibawah. Buatlah tabel kebenaran untai tersebut!





10. Salah satu contoh penerapan gerbang X-NOR adalah untai pendeteksian kesamaan dua bilangan biner sebagaimana Gambar 3.26. Tentukan kombinasi masukan x1, x0, y1 dan y0 yang akan menjadikan Z=1!




 Jawaban:

1. Bit

2. Basis 16

3. Bilangan Desimal

4. 0,1,2,3,4,5,6,7

5. Hardware, Software & Brainware

6. 113

7 Heksadesimal

8


IC yang dibutuhkan sebanyak 1 buah

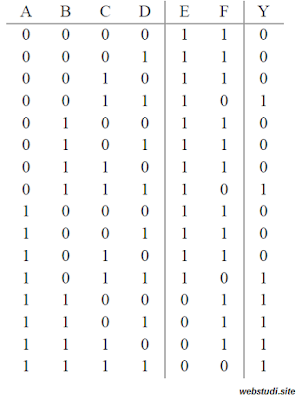

9.  Tabel Kebenarannya adalah




10.







 Sumber: Online Learning UHAMKA
